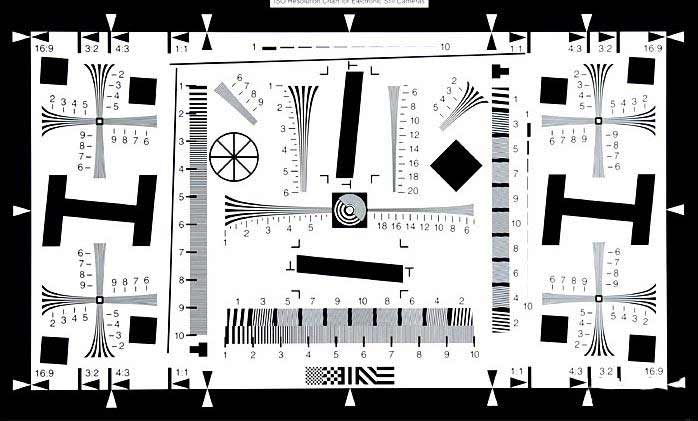

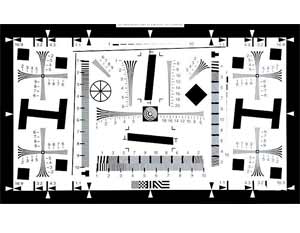

光学分辨率检验板是把RomchiRuling平行图案，楔形波规律图案与USAF光学分辨率检验板收存到一张里的检验板。确定或确认光学系统的性能或摄像镜头分辨率时使用。

　　■正反图案

　　■按照NBS标准1010A制作

　　■频率范围从1-18周期/毫米

　　采用NBS 1963A分辨率图案，既可用正片(图案黑色，背景透明)，

　　也可用负片(背景黑色，图案透明)，可用于精密光学测试，各测试片采用盒装

　　■可用来测试MTF

　　■可确认成像元件的成像质量

　　正弦图案可用来估算成像镜头的MTF和其它光学系统中的元件。

　　本产品是通过分析成像元件再现正弦图案来测量MTF函数的。

　　在评估光学器件设计期望指标与实际指标是否一致时，传函分析很有必要，

　　传函评估分析是评价镜头整体成像质量的方法之一，而不是仅仅局限于对某个参数进行评价。

　　通过使用MTF分析，即可确保被测样品不会发生低于标准规格或高于标准规格，从而可降低成本。

　　本品的优点就是可全面的分析整个频率范围而不是只测出其高线对数。

　　选择不同的频率，就可建立与系统要求直接关联基线。

　　灰阶测试卡可用来标定或表示正弦频率的对比度。

　　■有正片和负片两种图案

　　■2种规格可选

　　■盒装，带分辨率图表

　　■可选高分辨率板(超过645线对/毫米)

　　鉴别率测试片以及USAF 1951测试图案可用在正片(图案镀铬，背景不镀)，或负片(图案不镀，背景镀铬)。

　　正片形式推荐用在视觉系统的质量控制以及测试仪器上。

　　负片形式通常将镀层镀在背面，可用在高倍显微镜头上。

　　采用盒装，带分辨率值对应表。

　　本产品符合美军标MIL-S-150A 规范
