分划板特性

　　正的和负的十字叉丝和同心环图样

　　可选尺寸有Ø19.0毫米、Ø21.0毫米或Ø1英寸

　　紫外熔融石英基底

　　铬层图样厚度为0.120微米

　　我们可以根据要求定制图样和尺寸

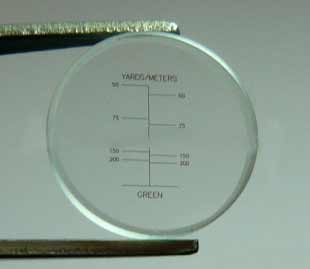

　　分划板是插入到一个成像系统的目镜中的光学元件，可以在待成像物体上叠加一个十字叉丝或同心环。该图样可以作为位置参考，并可以对准待成像物体。由于这些分划板倾向用于透射条件，因此Thorlabs公司的分划板系列产品是由紫外熔融石英基底制成的，与我们钠钙玻璃制成的测试靶是不同的。紫外熔融石英可以从红外到紫外波段都具有出色的透射率。

　　许多分划板都可以选择正性或者负性的形式。正性分划板具有高反射率，真空溅射沉积铬金属图形到基质上，可用于前端应用和普通的应用。负性分划板采用同样的镀膜技术，将基质全都镀上铬金属，但是将图案留空，可用于后端应用和高照明应用。

　　这里显示的所有部件都是在Thorlabs公司位于马里兰州杰赛普市的内部半导体器件工厂制造的。我们强大的生产能力使我们能够同时为成像系统的标定和测量提供库存和定制方案的产品。我们使用光刻机，通过接触式光刻技术来设定玻璃基底上的分划板图样。当图样设定好后，我们对基底进行化学腐蚀，然后在100级的清洁室内对基底进行清洁。

　　Thorlabs公司还提供一系列测试靶、校准靶和镜台测微计，用于校准成像系统。
